Comment combiner des points topo avec des photos dans ContextCapture ?

Question:

Pouvez-vous combiner le maillage photo avec une étude topographique pour créer un maillage plus précis ?

Réponse:

Oui – Il est recommandé de placer des cibles visibles sur les photos. Vous pouvez ensuite relever ces cibles en tant que points topo ou de stations. Pour relier les points ainsi mesurés et les photographies, créez des points de contrôle sur les photographies à l’aide des cibles pour y repositionner les points topo.

Technique alternative

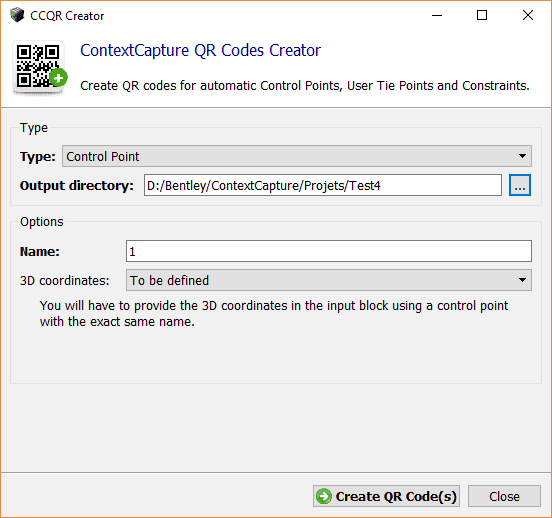

Une autre technique est d’utiliser des cibles QR code positionnées et photographiées sur le terrain. Ces cibles QR code seront également relevées tachéomètre/théodolite ou via une canne GNSS.

Lors du calcul, une première étape consistera à importer sous forme de points de contrôles (Control Points) les numéros et coordonnées de chaque point (via un fichier par exemple).

T&A ContextCapture Trucs et Astuces  Comment combiner des points topo avec des photos dans ContextCapture ?

Lors de la phase d’aérotriangulation, on demandera à ce que les QR codes soient détectés. Ils seront mis en corrélation avec les points de contrôles précédemment introduits.

T&A ContextCapture Trucs et Astuces  Comment combiner des points topo avec des photos dans ContextCapture ?

Le calage du modèle sur les points de contrôles se fera alors de manière automatique et votre modèle sera géoréférencé.

Attention cependant à bien veiller à spécifier le bon système de coordonnées.
