Respect des codes et des normes
AutoPIPE Vessel vous offre une flexibilité totale grâce à une large intégration de normes et codes internationaux — ASME, EN13445, CODAP, AD-Merkblatter, GB, GOST, PD 5500 — ainsi que des méthodes avancées pour les charges locales, éoliennes et sismiques. Adaptez vos conceptions à chaque projet et région en toute conformité.
Automatisation des dessins
AutoPIPE Vessel optimise votre flux de travail en générant automatiquement des dessins techniques détaillés et des modèles 3D aux formats .dgn et .dwg. Personnalisez tableaux et modèles selon vos besoins, respectez vos standards de présentation et gagnez un temps considérable en éliminant les tâches de dessin manuel et le recours à des logiciels tiers.
Efficacité et simplicité de conception
AutoPIPE Vessel optimise votre processus de conception grâce à des outils automatisés : calcul des brides, détermination des épaisseurs minimales et vérifications complètes. Gagnez en efficacité et précision tout en conservant un contrôle total, avec la possibilité d’intervenir manuellement à tout moment pour ajuster vos calculs.
Personnalisation avancée
AutoPIPE Vessel offre des éléments entièrement personnalisables — dessins techniques, bases de données matériaux, normes de support et valeurs par défaut. Adaptez le logiciel à chaque projet pour rationaliser votre flux de travail, assurer la cohérence entre vos projets et respecter les normes, tout en augmentant productivité, précision et conformité.
Les fonctionnalités clés d'AutoPIPE Vessel
Utilisation des capacités avancées
- Propositions de solutions automatisées
- Le logiciel suggère des options basées sur vos données initiales
- Comble automatiquement les informations manquantes ou non essentielles
- Interface intuitive avec code couleur
- Rouge : informations requises
- Jaune : informations recommandées
- Vert : informations optionnelles
Flexibilité dans le processus de conception
- Idéal pour le prédimensionnement et l’estimation des coûts
- Rapidité et simplicité dans les phases initiales du projet
- Possibilité d’adopter ou d’adapter les solutions proposées à tout moment
Contrôle total

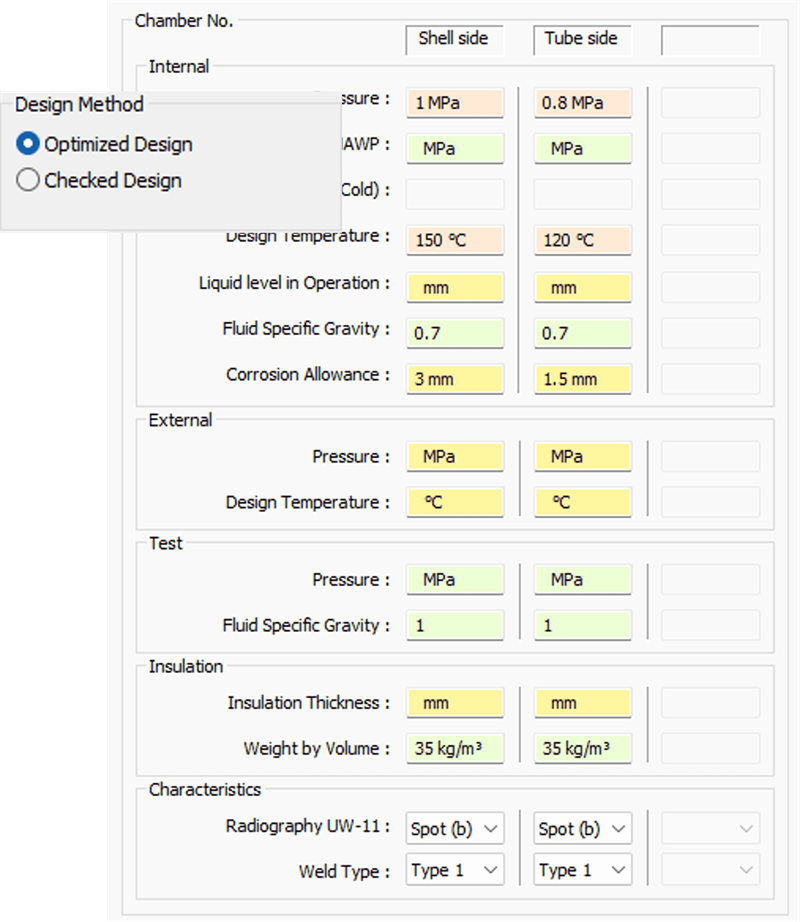

- Passage facile entre mode automatique et mode vérification
- Algorithmes avancés disponibles à la demande
- Vous gardez la maîtrise de votre conception à chaque étape
AutoPIPE Vessel offre ainsi un équilibre parfait entre assistance automatisée et contrôle manuel, s’adaptant à vos besoins spécifiques tout au long du processus de conception.

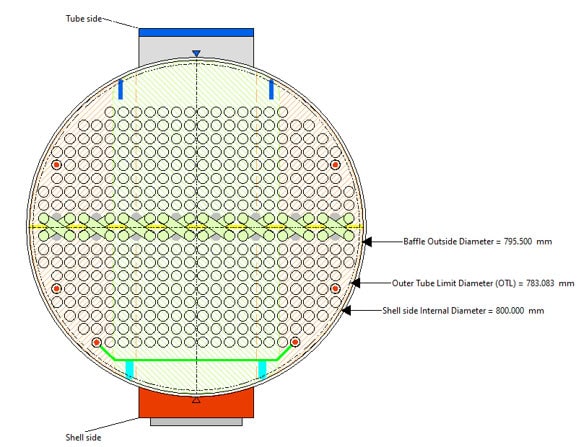

AutoPIPE Vessel propose une conception optimisée du faisceau tubulaire en s’appuyant sur divers principes :
Disposition du faisceau
- Définissez les paramètres clés :
- Nombre de tubes
- Diamètre limite du tube extérieur
- Diamètre intérieur de la coque
- Choisissez le type de pas des tubes
- Le logiciel génère automatiquement la disposition optimale
Options de personnalisation
- Ajout d’un tube central (avec ou sans décalage vertical) en un clic
- Configuration flexible des déflecteurs :
- Fixation et positionnement précis
- Calcul de la perte de charge par passe
Placement précis des composants
- Positionnez les entretoises :
- À la souris pour un placement interactif et intuitif
- Par coordonnées pour une précision maximale
Éléments additionnels
- Déflecteurs longitudinaux
- Rails de glissement
- Ordre des passes
- Faux tubes
- Zones non tubées
AutoPIPE Vessel vous permet de concevoir l’agencement exact que vous recherchez, alliant intuitivité et précision pour une conception optimale de vos échangeurs thermiques.

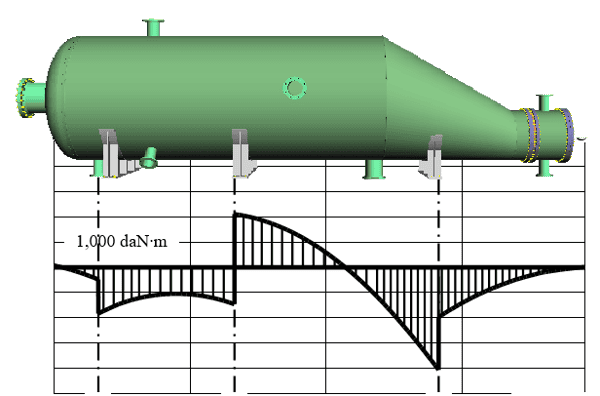

Les supports sont essentiels dans la conception des appareils sous pression, car ils assurent la stabilité et la sécurité de l’ensemble de la structure.
Précision des calculs
AutoPIPE Vessel utilise des méthodes d’analyse par éléments finis (FEA) pour calculer avec précision la répartition des charges. Cette approche permet de :
- Gérer des cas statiquement indéterminés
- Traiter des appareils non symétriques
- Surpasser les limitations d’autres logiciels
Vérification des jambes de support
- Analyse des deux scénarios les plus défavorables
- Prise en compte de la répartition réelle des charges
Analyse sismique avancée
- Détermination de la fréquence fondamentale utilisant le vecteur propre
- Calcul précis de la répartition de la masse sous charge sismique
Cette approche complète et précise d’AutoPIPE Vessel assure une conception fiable et sécurisée des supports pour vos appareils à pression.

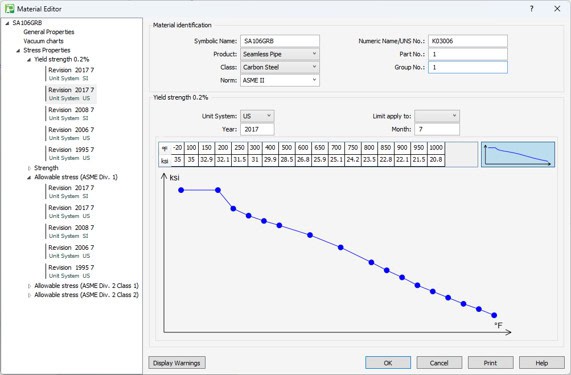

Cette bibliothèque est initialement très complète mais reste entièrement personnalisable.
- Plus de 2000 matériaux disponibles
- Compatibilité avec tous les codes pris en charge
- Possibilité de personnaliser entièrement la bibliothèque
Gestionnaire de matériaux intuitif
Les fonctions de base comprennent :
- Recherche facile
- Impression des données
- Copie de matériaux existants
- Ajout de nouveaux matériaux
- Compréhension claire des propriétés
Flexibilité de modification
Possibilité de modifier les matériaux à différents niveaux :
- Base de données globale
- Modèle spécifique
- Composants individuels
Cette flexibilité permet de limiter la portée des modifications si nécessaire.
Groupes de propriétés intégrés
- Modules d’expansion thermique
- Modules d’élasticité
Ces groupes sont intégrés pour accélérer l’édition des propriétés et faciliter la compréhension des caractéristiques des matériaux.
Cette gestion avancée des matériaux dans AutoPIPE Vessel offre une grande flexibilité et efficacité dans la conception d’appareils sous pression, tout en assurant la conformité avec les différents codes et normes.

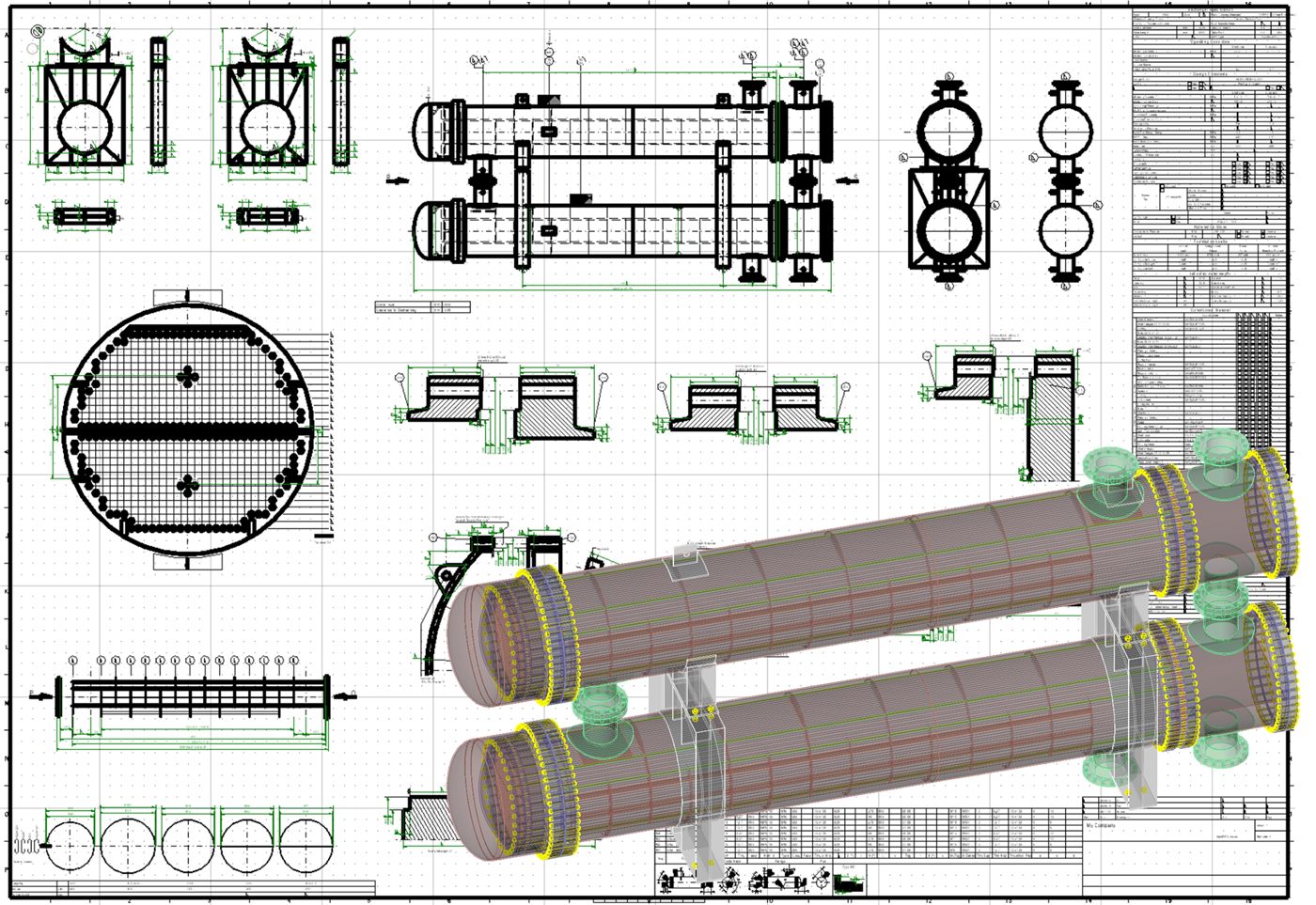

AutoPIPE Vessel permet de créer des dessins et des modèles aussi bien 2D que 3D de façon extrêmement rapide et intuitive.
Génération instantanée de dessins
- Création rapide sans logiciel tiers
- Utilisable pour :
- Vérification des dimensions
- Livrables clients
Personnalisation et export faciles
- Modèles de dessin personnalisables selon vos besoins
- Export en un clic vers les formats :
- DGN, ce qui permet une compatibilité avec l’ensemble de l’écosystème logiciel de Bentley Systems
- DWG, afin de proposer un format d’échange vers d’autres plateforme logicielles
Modélisation 3D avancée
- Export natif en format IFC
- Export vers SolidWorks (nécessite que cette application soit installée)
Fonctionnalités supplémentaires
- Développement pour la fabrication des composants
- Génération de vue plane préliminaire dans l’interface
Avantages clés
- Gain de temps considérable
- Intégration parfaite dans le processus de conception
- Flexibilité dans la présentation et l’utilisation des données
AutoPIPE Vessel offre ainsi une solution complète pour la création, la personnalisation et l’export de dessins et modèles, optimisant votre flux de travail de la conception à la fabrication.

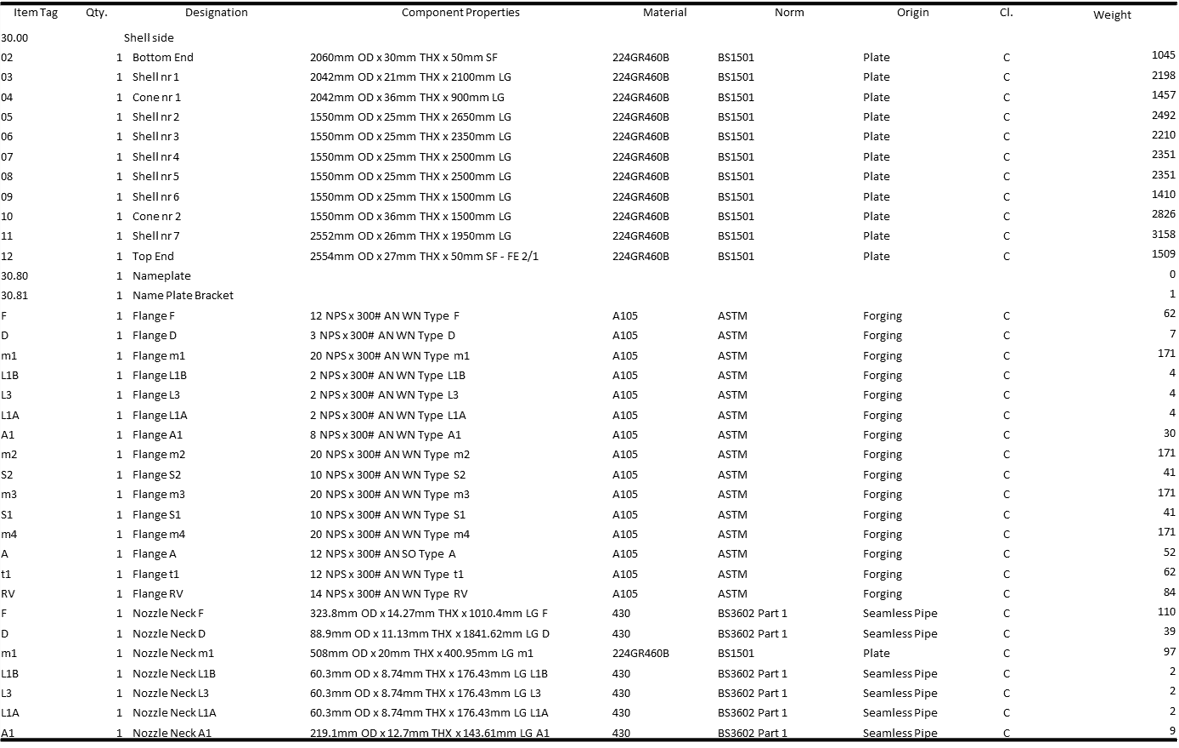

Format et contenu
- Liste générée automatiquement au format Excel pour chaque appareil
- Informations détaillées pour chaque composant :
- Matériaux utilisés
- Poids
- Références spécifiques
Utilité
- Facilite la localisation précise de chaque composant
- Simplifie le processus d’achat des pièces
Avantage clé
Gain de temps considérable :
- Transformation d’un travail de plusieurs heures en une opération de quelques secondes
Cette fonctionnalité d’AutoPIPE Vessel optimise significativement la gestion des matériaux et l’approvisionnement, contribuant à une efficacité accrue dans vos projets de conception de conception d’appareils sous pression.
AutoPIPE Vessel
AutoPIPE Vessel Ultimate
AutoPIPE Vessel est un logiciel spécialisé dans la conception et l’analyse d’appareils sous pression, comme :
des vessels (réservoirs ou appareils à pression),
des échangeurs de chaleur à tubes et calandre,
des réservoirs de stockage et refroidisseurs d’air.
Il permet de modéliser, concevoir et analyser ces équipements sous différentes conditions de charges statiques (pression interne, vent, sismique, etc.), tout en garantissant la conformité avec les principaux codes internationaux de conception. Il inclut aussi des fonctionnalités de génération automatique de modèles, de dessins 3D détaillés et de rapports, ce qui aide à réduire les temps de conception et d’erreurs.
Fonctions clés incluent :
Modélisation graphique 3D interactive,
Conception suivant les standards internationaux (ASME, EN 13445, PD5500, etc.),
Dessins 2D/3D exportables sans logiciel tiers,
Estimation de coûts et rapports automatisés.
AutoPIPE Vessel Ultimate est la version la plus complète et avancée du logiciel, conçue pour des projets industriels exigeants et des conceptions hautement optimisées.
En plus de toutes les capacités de la version de base, cette édition inclut :
Conception et analyse de tous types d’équipements statiques : vessels, échangeurs, réservoirs, refroidisseurs d’air (API 661) et tanks (API 650).
Workflows entièrement automatisés, intégration avec des outils externes (import de données depuis HTRI, AspenTech, Prosim, Honeywell, etc.) pour accélérer la modélisation et réduire le travail manuel.
Fonctionnalités avancées comme analyse de fatigue, dimensionnement des supports, calculs d’essais de pression, transport et installation, ce qui renforce la robustesse des conceptions.
Interopérabilité étendue avec les logiciels de conception de plants (AutoPLANT, PDS), importation de charges de buses depuis AutoPIPE, export vers IFC/ISM, etc.
Cette version est destinée aux ingénieurs qui doivent produire des conceptions complètes, intégrées et optimisées dans des environnements exigeants et multi‑disciplinaires.
Il optimise les résultats, contrairement à d'autres applications
Nous utilisons AutoPIPE Vessel pour concevoir et analyser nos cuves, échangeurs de chaleur et autres équipements en raison des avantages qu’il présente par rapport à PV Elite, Compress et d’autres programmes. Contrairement à d’autres applications, il optimise les résultats, ce qui permet d’économiser du temps et de l’argent et de réduire les temps de calcul.
— Dr. Adriana Stefanescu, Senior Principal Engineer, Equipment Process Design & Computational Mechanics, ENCP, Linde AG
Options de licences
Location annuelle
Le moyen simple et efficace pour utiliser un logiciel sur une durée déterminée de 12 mois. La licence est associée à l’utilisateur et peut être utilisée sur plusieurs postes (mais pas simultanément).
La souscription annuelle comprend un certain nombre de “clés” qui pourront être échangées contre de la formation ou de l’accompagnement (mentoring).
Licence perpétuelle
Une licence perpétuelle est un achat unique, elle peut s’accompagner d’un contrat annuel pour la maintenance, appelé SELECT. Ce dernier vous assure que votre logiciel est toujours à jour, d’un support 7j/7 et 24h/24 et permet la flottabilité des licences entre autres services.
Le contrat SELECT offre une maintenance pour vos licences perpétuelles comprenant divers avantages :
- Licences flottantes
- Mises à jour logicielles
- Équilibrage du portefeuille de licences
- Assistance technique 24h/24, 7j/7, 365j/365
- CONNECT services
