Pourquoi certains éléments ignorent le style d’affichage dans MicroStation
Dans MicroStation, il arrive que des éléments de la vue semblent ignorer le style d’affichage que l’on décide d’appliquer.
En effet, après avoir appliqué un style d’affichage Thématique : Hauteur pour afficher les différentes hauteurs des éléments dans la vue, certains éléments ne sont pas affectés.

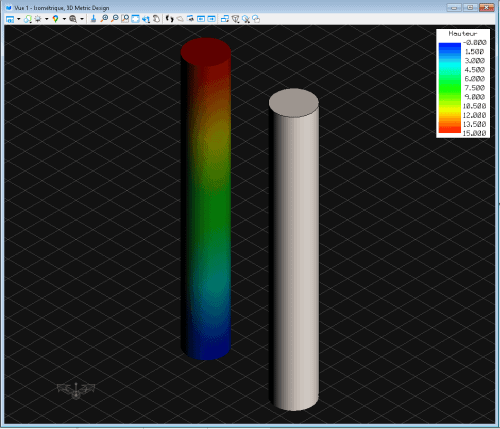

Dans l’exemple ci-dessous, les deux longs cylindres ont la même longueur et sont positionnés à la même valeur Z. Cependant, l’un ne montre pas l’affichage des couleurs Thématique : Hauteur.
Les styles d’affichage appliqués aux éléments remplacent le style d’affichage appliqué à la vue. Ainsi, le problème n’est pas nécessairement spécifique au style Thématique : Hauteur affiché comme illustré dans cet exemple ci-dessus.
Solution
Sélectionnez les éléments ne présentant pas le style d’affichage Thématique : Hauteur et ouvrez la boîte de dialogue Propriétés. Développez la section « Etendu » et localisez « Afficher le Style » et modifiez-le sur «D’après la vue ».
On peut bien évidemment utiliser ceci à l’envers pour forcer un ou plusieurs éléments à s’afficher avec un style particulier peu importe le style d’affichage appliqué à la vue.
