Après avoir coupé un solide avec un profil, l’outil “Couper le solide par courbe” cesse de fonctionner (L’élément n’est pas valide pour l’outil).
Description du problème
Lors de la découpe en utilisant un profil libre ou de la découpe du solide en plusieurs morceaux, les “caractéristiques” ont été ajoutées au solide. Parfois, une fonctionnalité qui aurait été mal placée sur l’objet empêche d’utiliser l’outil de coupe.
Solution
Dans un tel cas, 2 choses peuvent être faites.
1. Suppression de la “fonctionnalité” particulière qui crée le problème
2. Déplacez la fonctionnalité vers le bas dans la liste des fonctionnalités dans “Building Element Info” dans les “Outils Communs” (“Common Tools“).
Première méthode

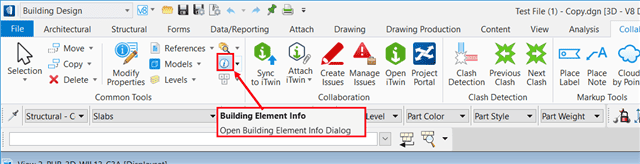

Cliquez sur l’outil “Informations sur les éléments de construction” dans la section “Outils communs“.

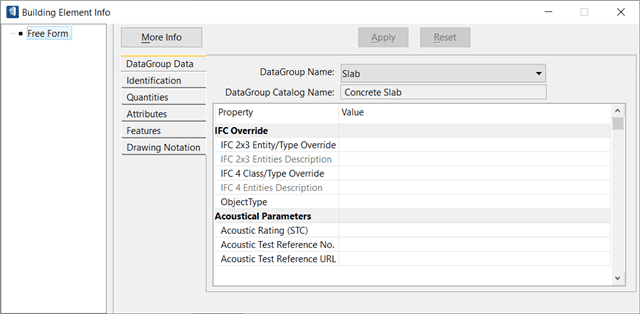

Cliquez ensuite sur le solide problématique. Ensuite, vous obtiendrez la boîte à outils “Building Element Info”.

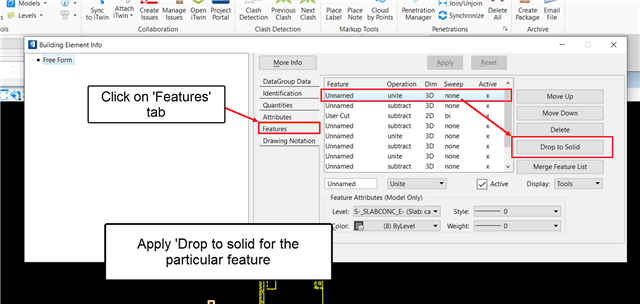

De là, cliquez sur l’onglet “Fonctionnalités” (“Features“). Sélectionnez ensuite l’entité problématique dans la liste, puis appliquez “Drop to Solid“. Puis enfin cliquez sur “Appliquer“.
Après cela, le solide problématique sera retiré de la liste et l’outil “Couper par solide” pourra à nouveau être utilisé.
Deuxième méthode

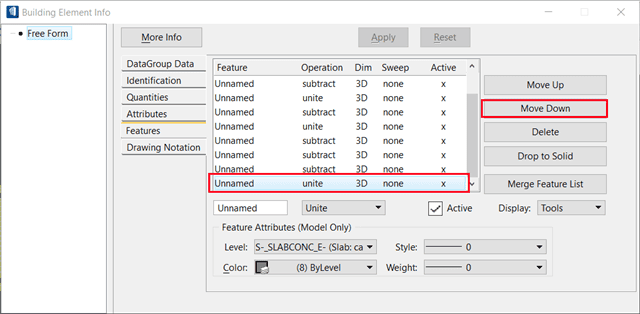

Cette méthode n’est recommandée que lorsqu’en raison de certaines obligations, le solide problématique ne peut pas être supprimé. Là, il sera nécessaire de sélectionner la fonctionnalité particulière et de cliquer sur le bouton “Déplacer vers le bas” (“Move Down“) jusqu’à ce qu’elle devienne la dernière de la liste.
Là encore, vous pourrez à nouveau utiliser l’outil “Couper le solide par courbe“.
