Aperçu
Cet article explique comment créer une étude solaire à l’aide du workflow de visualisation dans OpenBuildings Designer.
Méthode
Pour créer une étude de trajectoire solaire, procédez comme suit :

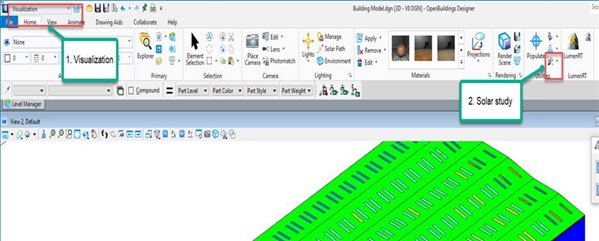

- Sous le flux de travail Visualisation, depuis l’onglet Accueil, accédez au groupe d’outils Utilitaires et cliquez sur l’icône Etude solaire :

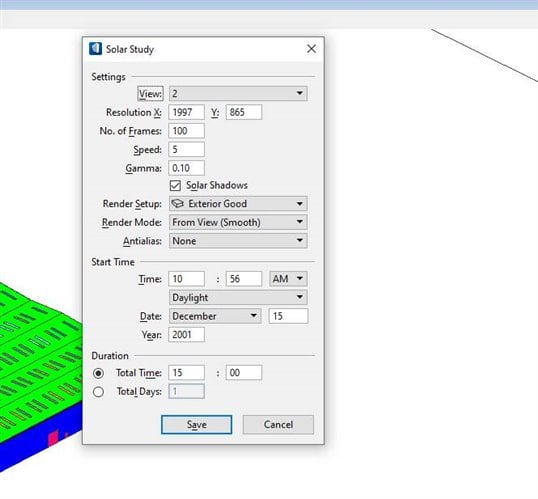

- La boîte de dialogue Etude d’ensoleillement comprend un certain nombre de fonctions contenant divers paramètres.
- La vue doit être celle à partir de laquelle vous souhaitez exécuter l’étude – Les vues avec une rotation isométrique et des ombres fonctionnent mieux.
- Fournissez une résolution selon votre choix – Une résolution plus élevée crée un affichage de meilleure qualité de l’étude.
- Le nombre d’images interprète la fluidité de la vidéo – Plus le nombre d’images est élevé, plus la transition est rapide.
- La vitesse décrit le nombre d’images exécutées par seconde – Plus la vitesse est élevée, plus la vidéo est rapide.
- Réglez le mode de rendu sur un style approprié, en évitant les images filaires car il ne fournit aucune ombre.
- Sélectionnez votre heure de début, votre date et votre année – Conservez la date comme indiqué dans le gestionnaire d’éclairage.
- Indiquez la Durée en fonction du nombre d’heures pendant lesquelles vous souhaitez mener l’étude.

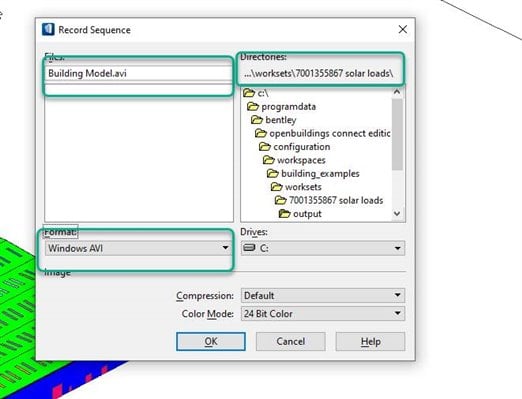

Lors de la sauvegarde, vous serez invité à sauvegarder l’enregistrement de l’étude dans un emplacement avec un format souhaité selon vos préférences.
OpenBuildings Designer exécute ensuite l’étude en arrière-plan et crée un enregistrement de celle-ci, auquel vous pourrez accéder ultérieurement à partir de l’emplacement que vous avez sélectionné.
