Création d’une ouverture dans un solide à l’aide de l’outil Perforateurs
Description du problème
Comment créer une ouverture dans un solide à l’aide de l’outil Perforateurs ?
Étapes à suivre
Veuillez suivre les étapes ci-dessous pour créer une ouverture dans un solide à l’aide de l’outil Perforateurs.

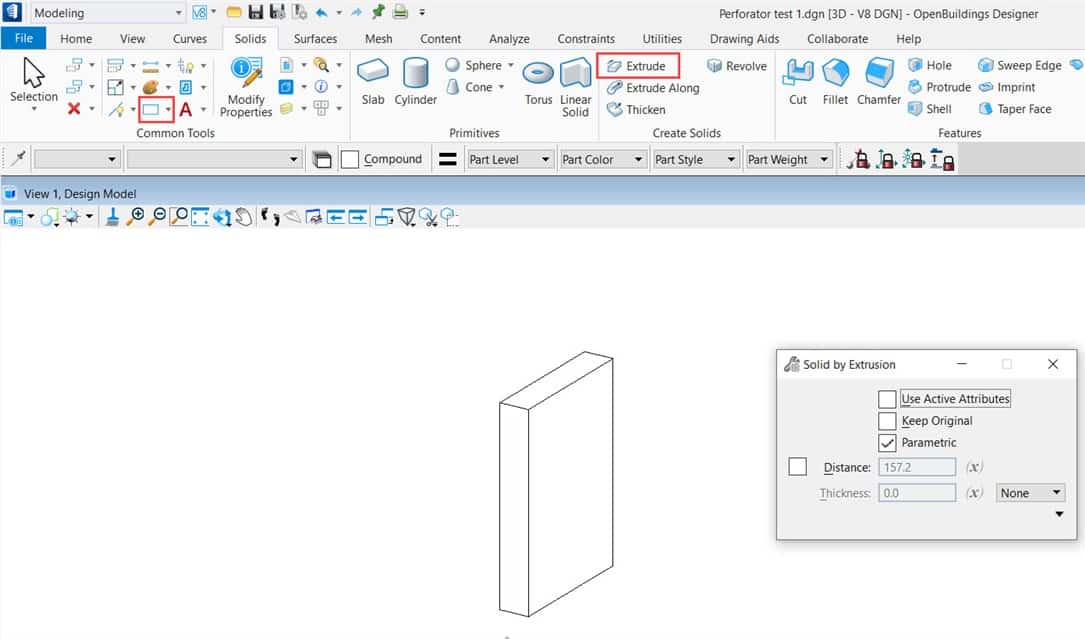

1. Tout d’abord, vous devrez placer un bloc solide et l’extruder.

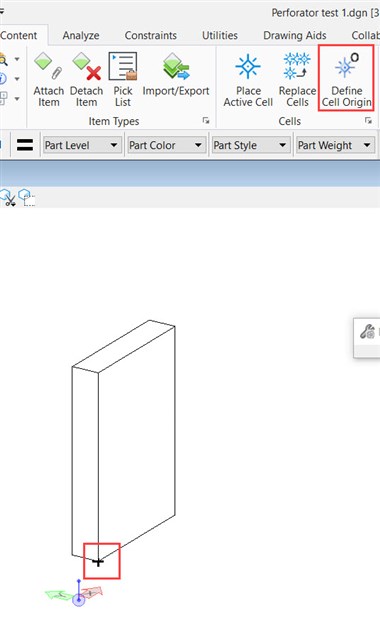

2. Ensuite, vous devrez définir une origine de cellule dans ce bloc solide.

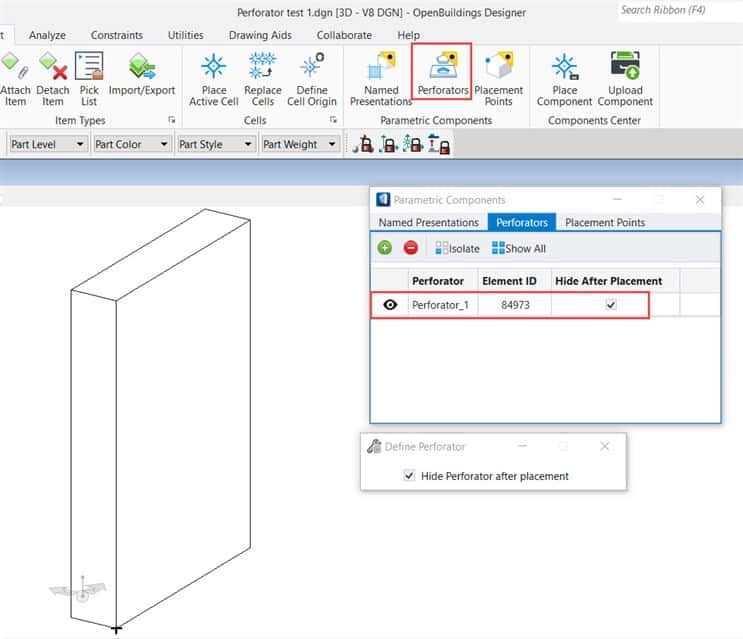

3. Après avoir défini son origine de cellule, vous devez créer un nouveau perforateur et le définir sur le bloc plein.

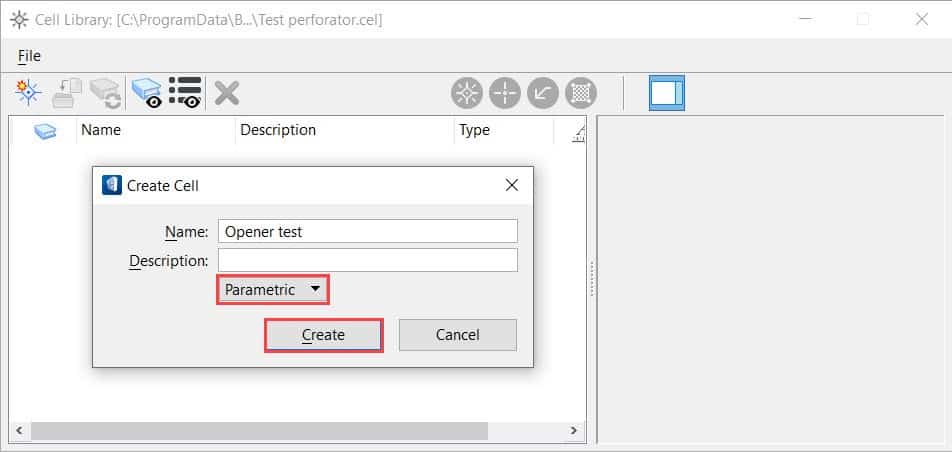

4. Ensuite, vous devrez créer une nouvelle cellule paramétrique.

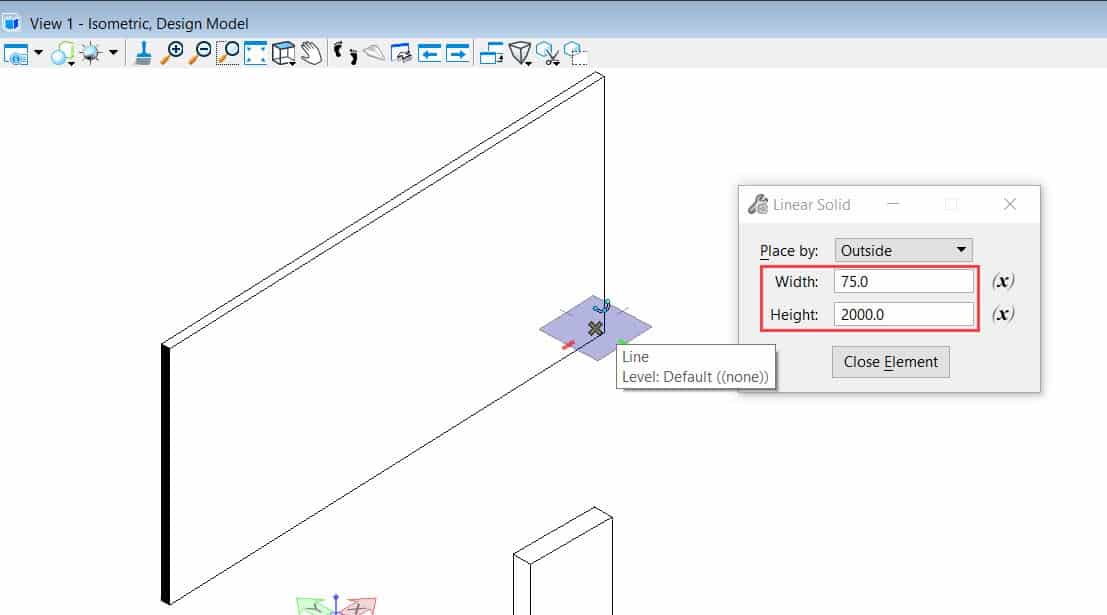

5. Après cela, vous devrez créer un nouveau solide linéaire avec sa largeur et sa hauteur requises selon les besoins.

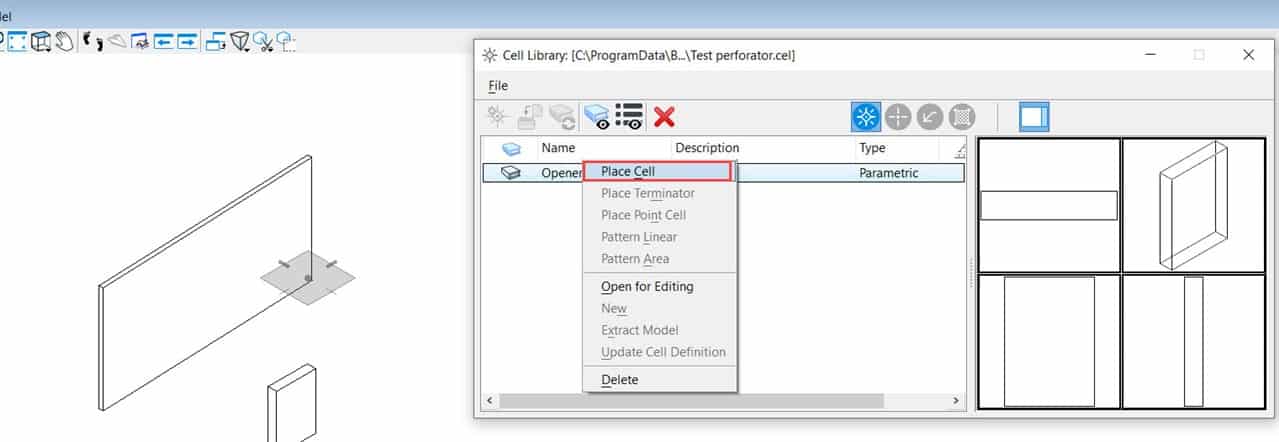

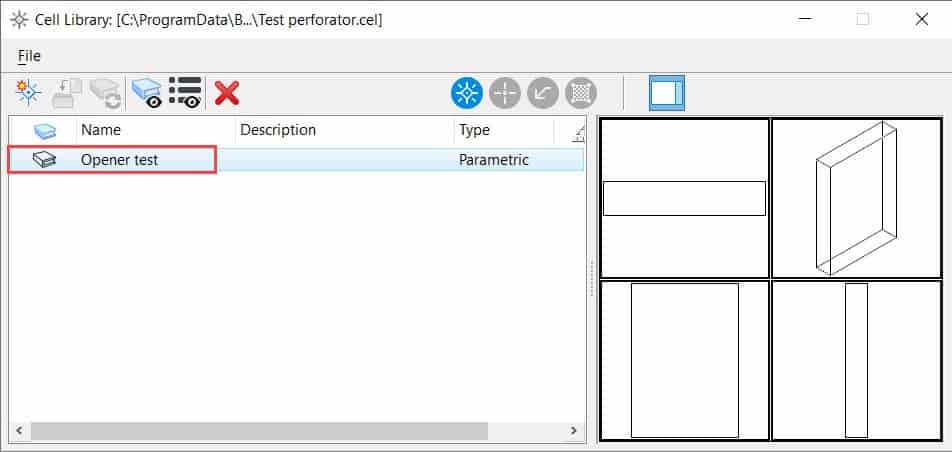

6. Ensuite, dans l’outil de bibliothèque de cellules, cliquez avec le bouton droit sur la cellule paramétrique que vous avez créée et choisissez Placer la cellule dans la liste. Après cela, placez cette cellule sur le solide.

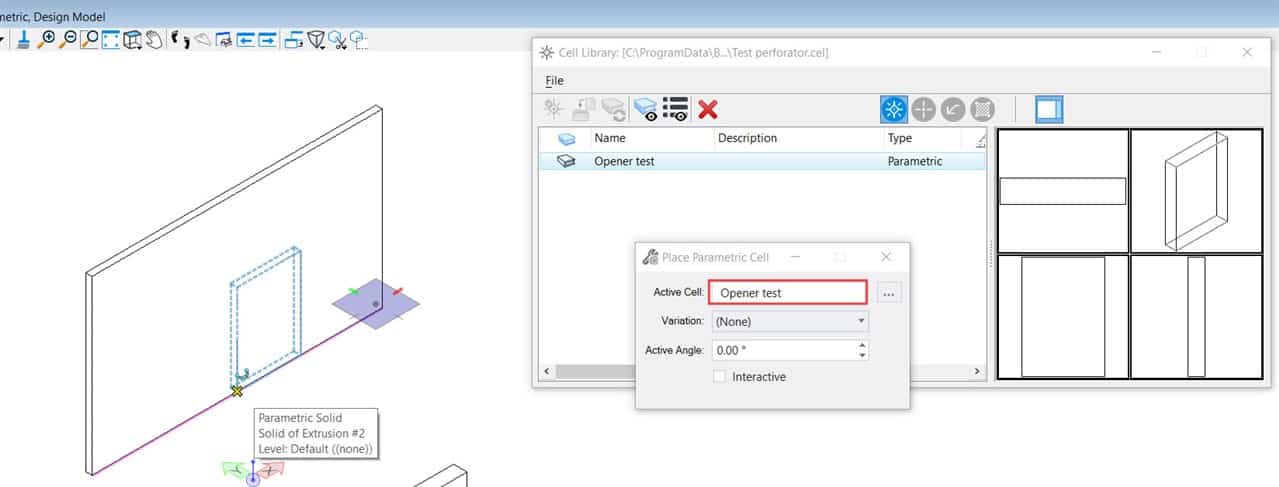

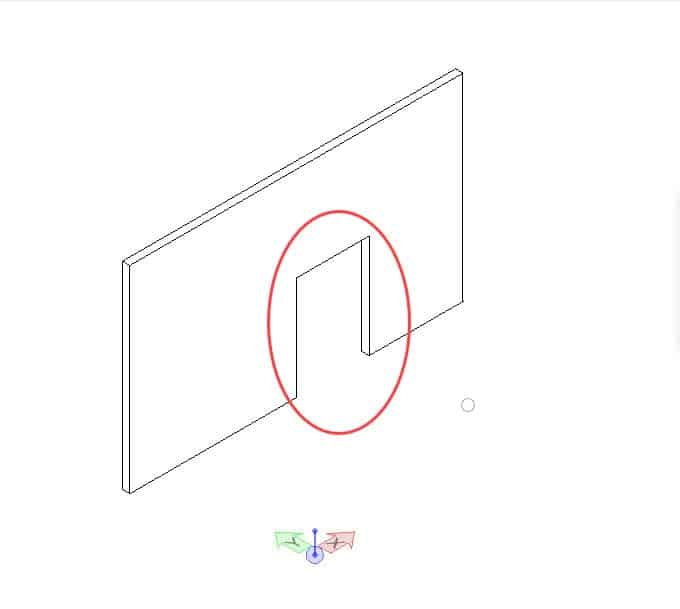

7. Enfin, après avoir placé la cellule sur le solide, vous pouvez voir qu’une ouverture est créée sur le solide.
